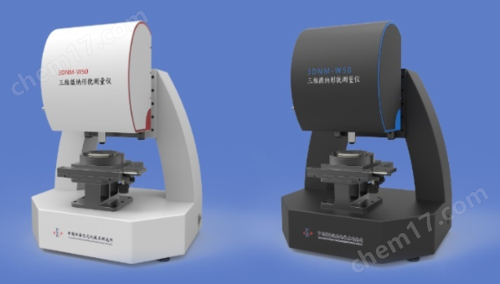

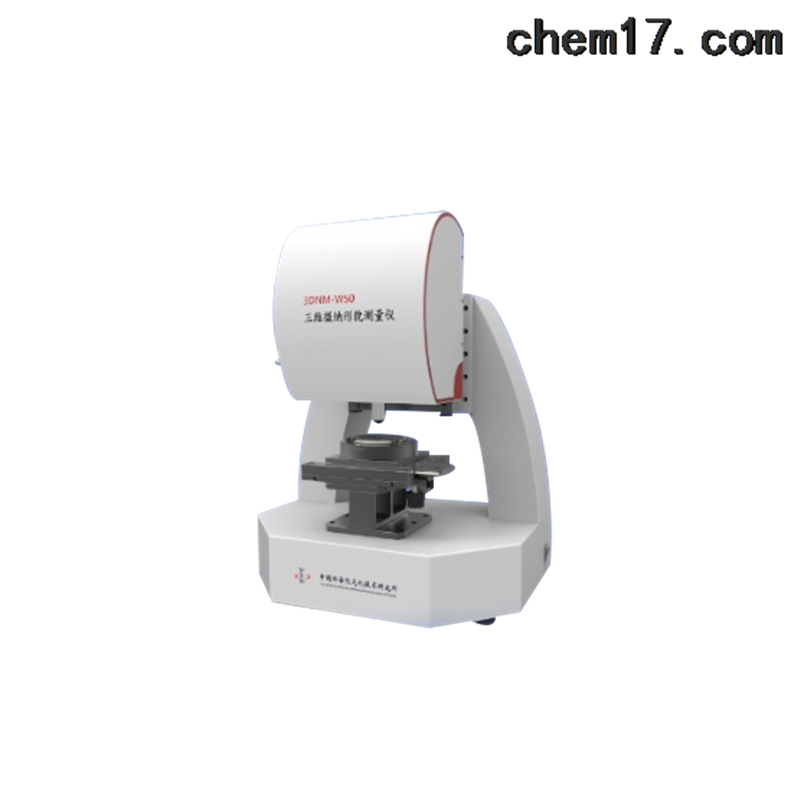

微納結構三維形貌測量儀

簡要描述:微納結構三維形貌測量儀系列微納結構三維形貌檢測儀,基于白光幹涉掃描原理,以光波長作爲測量基準,利用納米級高精度掃描系統結合具有自主知識産權的高精度解析算法,實現連續或台階突變微納結構表面三維形貌重構,由此獲得待測物體三維形貌、表面紋理、微觀尺寸等各類外觀參數測量結果。

  • 産品型号:
  • 廠商性質:生産廠家
  • 更新時間:2024-06-04
  • 訪  問  量:1742

相關文章

Related Articles

詳細介紹

品牌FLOWX産地類别國産
應用領域環保,電子



系列微納結構三維形貌檢測儀,基于白光幹涉掃描原理,以光波長作爲測量基準,利用納米級高精度掃描系統結合具有自主知識産權的高精度解析算法,實現連續或台階突變微納結構表面三維形貌重構,由此獲得待測物體三維形貌、表面紋理、微觀尺寸等各類外觀參數測量結果。

微納結構三維形貌測量儀本産品具有以下特點:
高的測量精度:基于幹涉測量原理,測量重複性達到1nm。
大的測量範圍:采用*掃描系統,在保證納米定位精度的同時,單場掃描範圍可達到10mm,結合白光光源重構方法,可滿足曲面元件等大範圍物體測量需求。
全自動測量:标配自動檢焦功能,結合自動調焦裝置,無需複雜調節過程,一鍵操作即可完成調焦、檢測全過程。選配自動二維平台,可自動完成大面積三維數據拼接操作
高集成度、安裝簡便:整機集成爲統一整體,僅需外接220v電源,通過USB3.0 數據傳輸,即可完成數據傳輸與測量
具有高的性價比:保證系統性能的同時,降低制造成本
靈活性高:可根據用戶需求,對系統進行改進,滿足工業不同應用場景需求。

微納結構三維形貌測量儀技術參數:

型号

3DNM-W50

光源

LED

CCD分辨率

2040×1080

調焦方式

自動

縱向掃描範圍

4mm

縱向掃描速度

15μm/s

傾斜調整範圍

縱向分辨率

VSI:0.5nm,PSI:0.1nm

橫向分辨率

650nm(20倍物鏡)

台階測量重複性

1nm

XY樣品台行程

100mm×100mm(手動)

Z軸行程

50mm(自動)

重量

50Kg

外形尺寸

550mm×380mm×680mm

數據傳輸接口

USB 3.0
