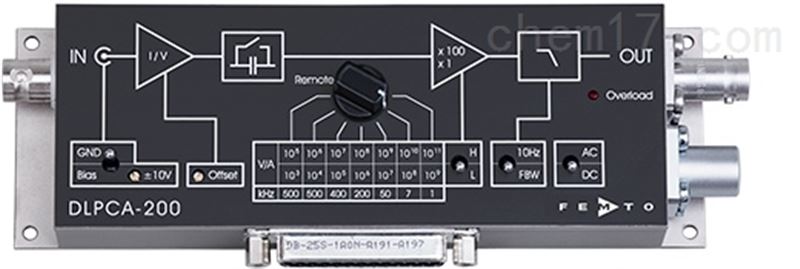

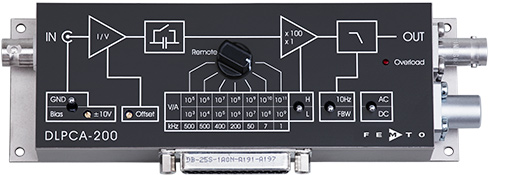

DLPCA-200具有可調增益的低噪聲功率放大器
可變增益高達500 kHz - DLPCA
具有可調增益的低噪聲功率放大器功能
Ø 互阻抗(增益)103 bis 1011 V/A
Ø 輸入噪聲高達4.3 fA /√Hz
Ø 帶寬高達500 kHz
Ø 上升時間高達700 ns
Ø 可調偏壓
Ø 設備端和數字接口的設置
低噪音通用功率放大器
DLPCA-200具有許多實用功能,是需要将小電流轉換爲可管理輸出電壓的衆多應用。它非常适用于直流測量,低至μs範圍的時間分辨測量以及鎖定系統或光電二極管的前置放大器。
所述DLPCA-200提供了所有的一個從通用功率放大器期待的特性:10可調增益3雙10 11 V / A,可調偏置和失調電壓,用于低噪聲DC電流測量切換爲10Hz的低通濾波器可切換的AC / DC耦合。所有基本設置都可以直接在設備上和通過數字接口遠程控制,例如使用PC。所有這些都安裝在堅固,緊湊且符合EMC标準的外殼中,可以放大靠近光源的信号。
帶寬和頻率響應與源容量無關
與其他類似放大器不同,FEMTO的DLPCA-200無需特殊調整,如頻率補償等。用于不同的信号源。無論源容量達到1 nF,所有階段都可以保證增益值和帶寬。
對于快速信号的時間分辨測量,DLPCA-200具有特殊的“高速”模式,即使在高增益的情況下也能保證短的上升時間。如果在某些應用中不需要全帶寬以獲得**靈敏度,那麽通過切換到10 Hz帶寬,可以将準确的DC電流測量值降低到亞皮安範圍。
應用
Ø 光電二極管和光電倍增管放大器
Ø 光栅隧道顯微鏡(STM)
Ø 光譜
Ø 粒子加速器/同步加速器的光束控制
Ø 離子化檢測器
Ø 用于鎖定,A / D轉換器等的前置放大器
Model | DLPCA-200 | |||||||||||||
Performance Range | Low Noise | High Speed | ||||||||||||
Transimpedance [V/A] | 103 | 104 | 105 | 106 | 107 | 108 | 109 | 105 | 106 | 107 | 108 | 109 | 1010 | 1011 |
Bandwidth (−3 dB) [kHz] | 500 | 500 | 400 | 200 | 50 | 7 | 1.1 | 500 | 500 | 400 | 200 | 50 | 7 | 1.1 |
Rise Time (10 % - 90 %) | 700 ns | 700 ns | 900 ns | 1.8 µs | 7 µs | 50 µs | 300 µs | 700 ns | 700 ns | 900 ns | 1.8 µs | 7 µs | 50 µs | 300 µs |
Equ. Input Noise [/√Hz] | 20 pA | 2.3 pA | 450 fA | 130 fA | 43 fA | 13 fA | 4.3 fA | 13 pA | 1.8 pA | 440 fA | 130 fA | 43 fA | 13 fA | 4.3 fA |
Accuracy Performance | Gain ±1 %, flatness 0.1 dB | |||||||||||||
Low Pass Filter | Switchable to 10 Hz | |||||||||||||
Output Performance | ±10 V, ±30 mA | |||||||||||||
Bias Voltage | ±10 V, max. 22 mA, connected to shield of BNC input socket, switchable to GND | |||||||||||||
Power Supply | ±15 V, +120 mA / −80 mA typ., ±200 mA recommended | |||||||||||||
Control Interface | 5 opto-isolated digital inputs, TTL/CMOS compatible, analog offset control voltage input | |||||||||||||
Case | 170 x 60 x 45 mm (L x W x H), Weight 320 g (0.74 lb.) | |||||||||||||
View and Download Datasheet |
