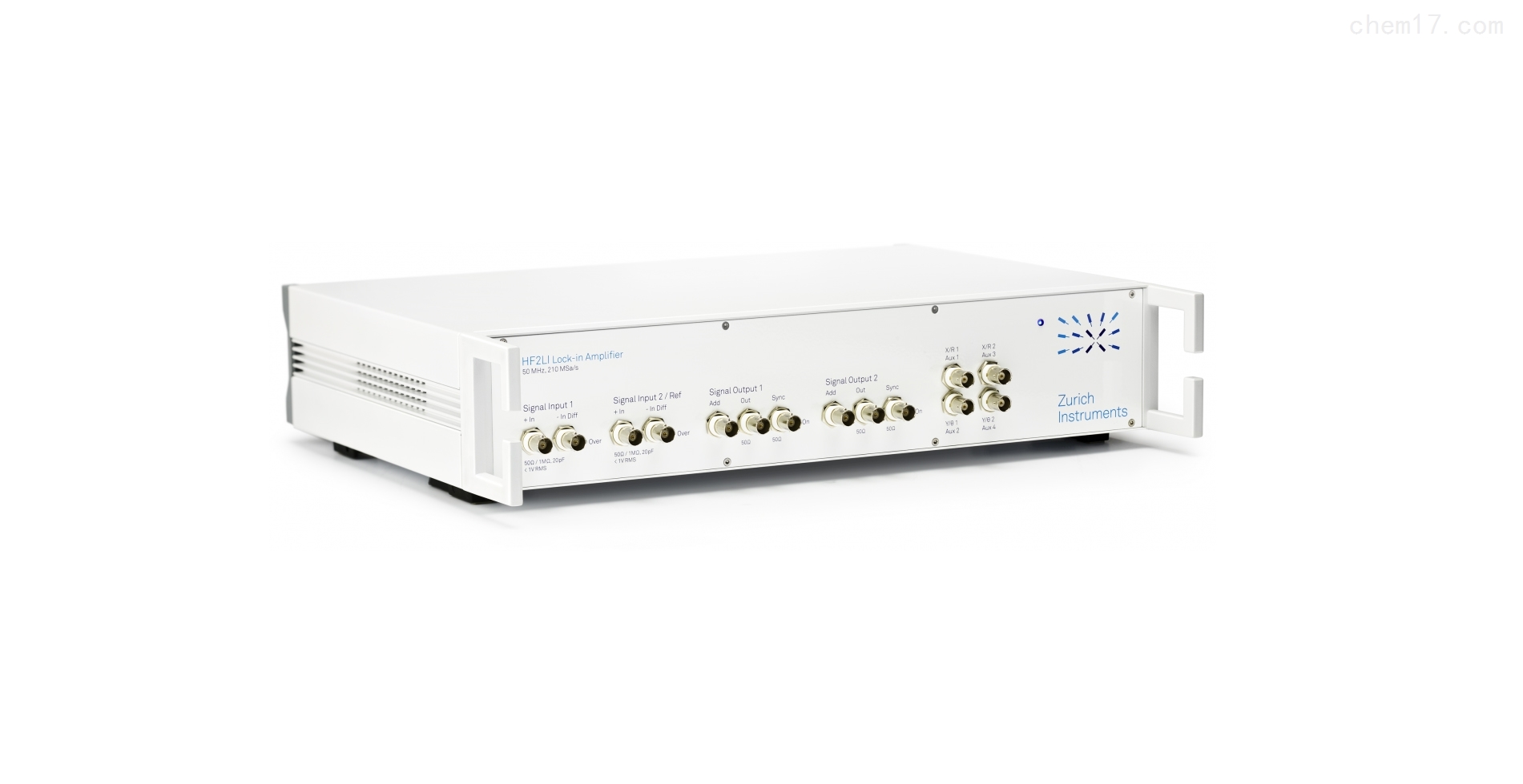

HF2LI 鎖相放大器

• 技術參數

• 采樣率210 MSa/s，頻率範圍DC - 50 MHz

• 2 個獨立鎖相通道，2 個信号源

• 每通道提供基波和 2 個諧波測量

• 4 個輔助輸出，2 個輔助輸入

• 高速 USB 2.0，480 Mbit/s

• LabOne® 軟件包：示波器，參數掃描儀，頻譜分析儀等等

高精度輸入

HF2LI 的 雙輸入通道經優化設計達到超低噪聲水平。高達模拟輸入帶寬 4 倍的210 MSa/s 采樣率充分保證信号的*捕獲信号并避免混疊。

HF2LI 鎖相放大器信号輸出

HF2LI 的2路高頻輸出來源于多6 個 直流到 50 MHz 的正弦波線性組合。當啓用 HF2LI-MF 多頻選件時，即可以爲每個正弦波分量設置振幅、頻率和相移。

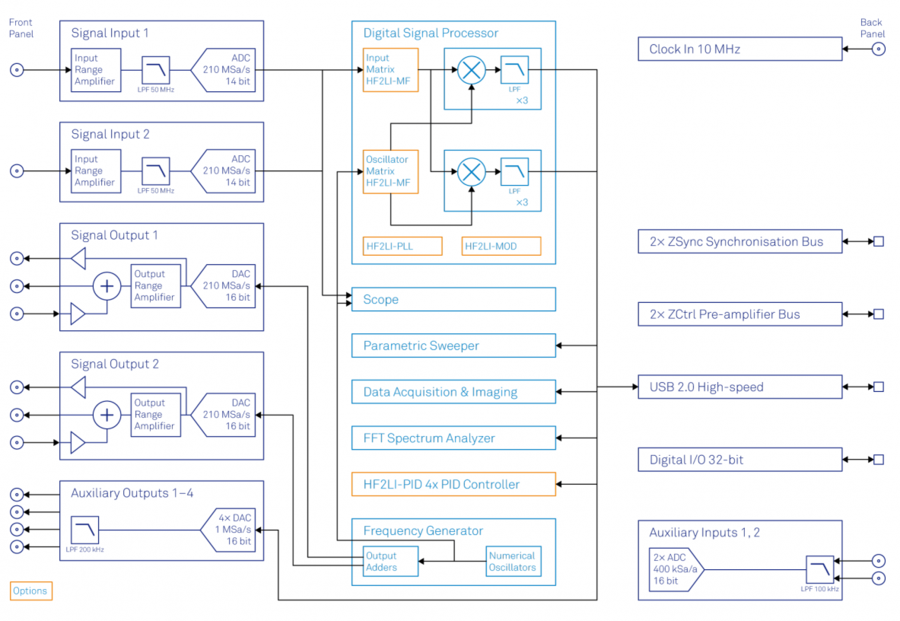

HF2LI 鎖相放大器解調器和濾波器

HF2LI 提供 6 個雙相解調器。每個解調器都可通過自帶的濾波器做獨立設置，包括從 1 μs 到 500 s 的時間常數（相當于 80 μHz 到 200 kHz的解調信号帶寬）和1 到 8 階濾波器。濾波器基于先進的128 位數字架構。相對普通模拟儀器來說，優勢是具備更高的動态儲備、零點漂移、準确相移和正交性。

集成工具組

2048 點存儲深度的集成示波器提供直觀的輸入信号時域和頻域視圖。用戶可以随時看到輸入的和生成的信号，由此可迅速找到正确的設置。頻率響應分析儀可提供準确的頻響圖。FFT 頻譜分析儀可提供由鎖相放大器解調出的高分辨率頻譜圖。
