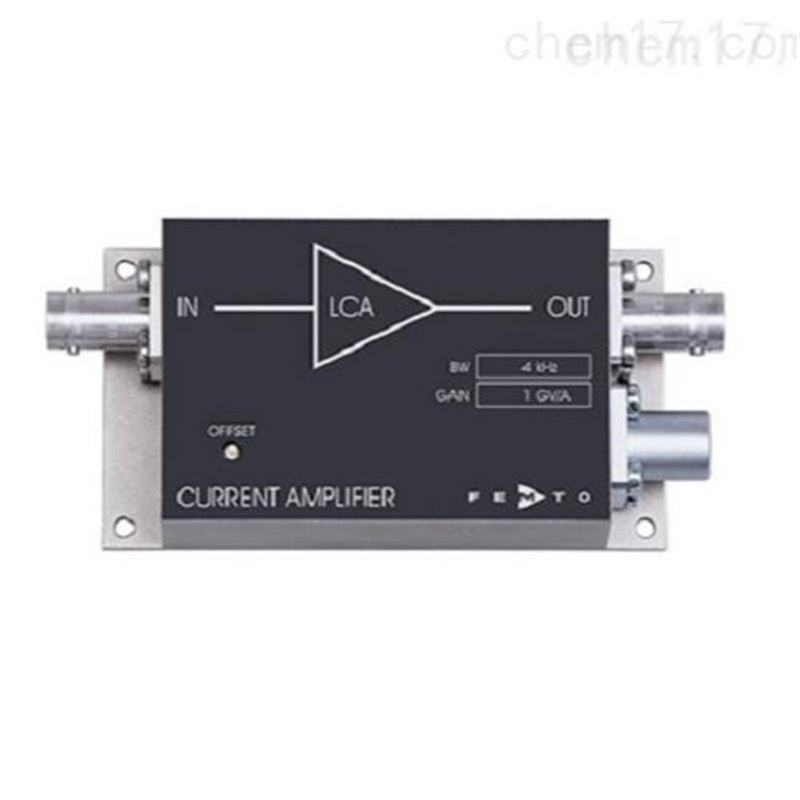

超低噪聲電流放大器系列LCA

簡要描述:超低噪聲電流放大器系列LCA,除低噪聲,高帶寬和高增益外,FEMTO電流放大器在各種應用中表現出幾乎理想的性能,無需特殊調整或頻率補償措施。無論連接的源容量高達10 nF,帶寬和頻率響應都保持不變。不會發生由于源容量變化引起的信号峰值或增益變化。

  • 産品型号:
  • 廠商性質:生産廠家
  • 更新時間:2024-06-04
  • 訪  問  量:1338

詳細介紹

品牌其他品牌産地類别進口
應用領域化工,電子

超低噪聲電流放大器系列LCA參數:

Model3-dB
Bandwidth
(DC ...)
Noise
Current
[/√Hz]
Transimpedance
(Gain)
Rise/Fall
Time
View and
Download
Datasheet
LCA-2-10T2 Hz0.18 fA1012 and 1013 V/A200 msPDF
LCA-30-1T30 Hz0.5 fA1 x 1012 V/A12 msPDF
LCA-30-200G30 Hz0.5 fA2 x 1011 V/A12 msPDF
LCA-200-100G200 Hz1.5 fA1 x 1011 V/A2 msPDF
LCA-200-10G200 Hz1.5 fA1 x 1010 V/A2 msPDF
LCA-1K-5G1 kHz3 fA5 x 109 V/A400 µsPDF
LCA-2K-2G2 kHz4.5 fA2 x 109 V/A200 µsPDF
LCA-4K-1G4 kHz6.5 fA1 x 109 V/A100 µsPDF
LCA-10K-500M10 kHz10 fA5 x 108 V/A40 µsPDF
LCA-20K-200M20 kHz14 fA2 x 108 V/A20 µsPDF
LCA-40K-100M40 kHz19 fA1 x 108 V/A10 µsPDF
LCA-100K-50M100 kHz30 fA5 x 107 V/A4 µsPDF
LCA-200K-20M200 kHz40 fA2 x 107 V/A2 µsPDF
LCA-400K-10M400 kHz65 fA1 x 107 V/A1 µsPDF


超低噪聲電流放大器系列LCA功能:

Ø   輸入噪聲**爲180 aA/√Hz

Ø   帶寬高達400 kHz

Ø   獲得高達1013 V/A

Ø   平坦的頻率響應

Ø   結構緊湊

爲何使用緊湊型前置放大器模塊

與大型桌面設備不同,緊湊型前置放大器模塊可在源頭直接進行信号放大。結果,避免了由于高電纜電容或幹擾導緻的信噪比的惡化。在**放大器級之後的進一步信号處理不再影響信噪比,因此可以通過更長的電纜來抵消。

放大和噪音

市售的運算放大器IC可能具有小于1fA /√Hz的輸入電流噪聲。在實際電路中的低頻阻抗放大器(I / V)轉換器通常占主導地位,但反饋電阻Rf的熱噪聲。該熱功率噪聲越少,電阻Rf并且因此增益越高。因此,FEMTO提供高達10 13 V / A放大的模塊,以實現*低0.18 fA /√Hz的噪聲值。

帶寬和頻率響應

在傳統電路中,由于它們經常出現在運算放大器制造商的應用筆記中,因此帶寬以及因此具有高放大率值的測量速度通常顯着降低。即使具有中等增益,通常也隻能實現幾Hz的帶寬,并且幾乎不可能進行調制或時間分辨測量。因此,FEMTO多年來一直緻力于開發特殊電路技術,該技術與特别選擇的元件相結合,可提供非常好的結果。因此,我們可以提供真正值得“超低噪音"标簽的專業功率放大器。噪聲性能遠遠超過傳統開發的具有可比帶寬的運算放大器的電流 - 電壓轉換器。LCA系列是市場上目前提供的*低噪聲電流 - 電   壓轉換器模塊。

除低噪聲,高帶寬和高增益外,FEMTO電流放大器在各種應用中表現出幾乎理想的性能,無需特殊調整或頻率補償措施。無論連接的源容量高達10 nF,帶寬和頻率響應都保持不變。不會發生由于源容量變化引起的信号峰值或增益變化。

用于鎖定放大器的前置放大器

鎖定放大器通常具有特殊的電源輸入。通過在噪聲關鍵應用中使用低噪聲電流前置放大器模塊代替電流輸入,甚至可以顯着提高DSP鎖定放大器的靈敏度和測量速度。然後在幾毫秒内測量毫微安電流。

應用

Ø   放大光電二極管的光電流

Ø   光譜

Ø   光栅隧道顯微鏡(STM)

Ø   離子化檢測器

Ø   Pyro-和壓電探測器

注意:帶寬和頻率響應與探測器容量無關。每個放大器保證并測試高達10 nF。(LCA-400K-10M*高可達1 nF)

輸出電壓±10 V @>10kΩ負載。通過微調罐偏移零點設置。交流耦合可選。輸出短路保護。功率經由3針LEMO±15 V ®插孔。包括匹配的插頭。匹配電源PS-15可作爲選件提供。更多詳情見數據表!

Model3-dB
Bandwidth
(DC ...)
Noise
Current
[/√Hz]
Transimpedance
(Gain)
Rise/Fall
Time
View and
Download
Datasheet
LCA-2-10T2 Hz0.18 fA1012 and 1013 V/A200 msPDF
LCA-30-1T30 Hz0.5 fA1 x 1012 V/A12 msPDF
LCA-30-200G30 Hz0.5 fA2 x 1011 V/A12 msPDF
LCA-200-100G200 Hz1.5 fA1 x 1011 V/A2 msPDF
LCA-200-10G200 Hz1.5 fA1 x 1010 V/A2 msPDF
LCA-1K-5G1 kHz3 fA5 x 109 V/A400 µsPDF
LCA-2K-2G2 kHz4.5 fA2 x 109 V/A200 µsPDF
LCA-4K-1G4 kHz6.5 fA1 x 109 V/A100 µsPDF
LCA-10K-500M10 kHz10 fA5 x 108 V/A40 µsPDF
LCA-20K-200M20 kHz14 fA2 x 108 V/A20 µsPDF
LCA-40K-100M40 kHz19 fA1 x 108 V/A10 µsPDF
LCA-100K-50M100 kHz30 fA5 x 107 V/A4 µsPDF
LCA-200K-20M200 kHz40 fA2 x 107 V/A2 µsPDF
LCA-400K-10M400 kHz65 fA1 x 107 V/A1 µsPDF
