簡要描述：具有可調放大的快速電流放大器，DHPCA-100提供佳增益和帶寬。即使跨阻爲1 x 10 8 V / A，它仍可提供220 kHz的3 dB帶寬，而帶寬範圍爲10 2至200 MHz是。如果在某些應用中不需要全帶寬以支持高靈敏度，則可以通過切換到10 MHz或1 MHz帶寬來實現低至亞納安範圍的準确電流測量。
産品型号：DHPCA-100廠商性質：生産廠家更新時間：2024-06-04訪 問 量：1116産品分類
Product Category詳細介紹
| 品牌 | 其他品牌 | 産地類别 | 進口 |
|---|---|---|---|
| 應用領域 | 化工,電子 |

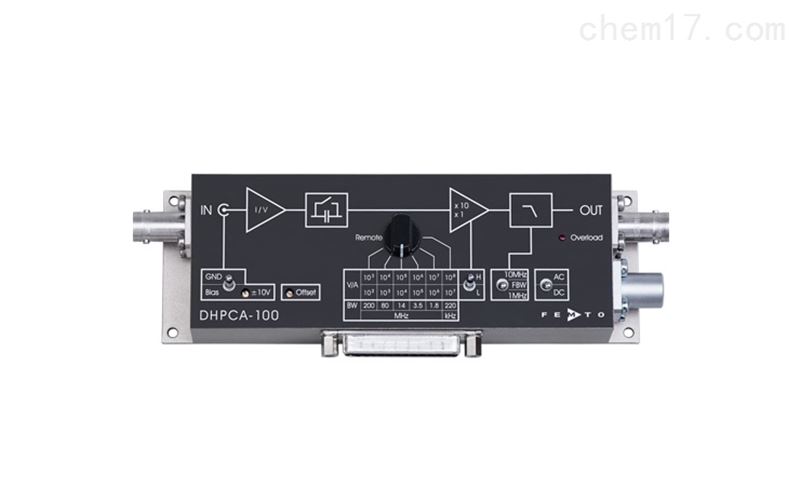

DHPCA-100具有可調放大的快速電流放大器
可變增益高達200 MHz - DHPCA
功能
Ø 跨阻抗從102 bis 108 V/A
Ø 帶寬高達200 MHz
Ø 上升時間可達1.8 ns
Ø 内部信号濾波器
Ø 可調偏壓
Ø 設備端和數字接口的設置
功率放大器，頻率高達200 MHZ
DHPCA-100具有許多有用的功能，因此可變MHz放大器适用于需要将小電流快速轉換爲可重複使用輸出電壓的所有應用。它非常适用于高達200 MHz的直流和交流測量，低至ns範圍的時間分辨測量以及快速鎖定系統的前置放大器。
所述DHPCA-100的許多性能是：10的可調增益2雙10 8 V / A，可調偏置和偏移電壓可連接10 MHz和1兆赫的低通濾波器，可切換的AC / DC耦合，并且所有的重要特征的可能性直接在設備上或通過數字接口，例如與PC。所有這些都安裝在堅固，緊湊且符合EMC标準的外殼中，可以直接在電源放大，無需長電纜或影響信号的幹擾。
帶寬和頻率響應
DHPCA-100提供佳增益和帶寬。即使跨阻爲1 x 10 8 V / A，它仍可提供220 kHz的3 dB帶寬，而帶寬範圍爲10 2至200 MHz是。如果在某些應用中不需要全帶寬以支持高靈敏度，則可以通過切換到10 MHz或1 MHz帶寬來實現低至亞納安範圍的準确電流測量。
具有可調放大的快速電流放大器應用
Ø 用于快速光電二極管的放大器
Ø 光譜
Ø 用于RF鎖定，A / D轉換器，瞬态記錄器等的前置放大器
Ø 通用放大器，用于快速測量小電流
| Model | DHPCA-100 | |||||||||||||
| Performance Range | Low Noise | High Speed | ||||||||||||
| Transimpedance [V/A] | 102 | 103 | 104 | 105 | 106 | 107 | 103 | 104 | 105 | 106 | 107 | 108 | ||
| Bandwidth (−3 dB) [MHz] | 200 | 80 | 14 | 3.5 | 1.8 | 0.22 | 175 | 80 | 14 | 3.5 | 1.8 | 0.22 | ||
| Rise Time (10 % - 90 %) | 1.8 ns | 4.4 ns | 25 ns | 0.1 µs | 0.2 µs | 1.6 µs | 2.0 ns | 4.4 ns | 25 ns | 0.1 µs | 0.2 µs | 1.6 µs | ||
| Equ. Input Noise [/√Hz] | 220 pA | 17 pA | 2.2 pA | 490 fA | 140 fA | 51 fA | 155 pA | 6.1 pA | 1.5 pA | 440 fA | 140 fA | 51 fA | ||
| Accuracy Performance | Gain ±1 % | |||||||||||||
| Low Pass Filter | Switchable to 1 MHz, 10 MHz or full bandwidth | |||||||||||||
| Output Performance | ±1 V @ 50 Ω load | |||||||||||||
| Bias Voltage | ±10 V, max. 22 mA, connected to BNC-shield, switchable to GND | |||||||||||||
| Power Supply | ±15 V, +110 mA/−90 mA | |||||||||||||
| Control Interface | Opto-isolated digital inputs, TTL/CMOS compatible, analog offset control voltage input | |||||||||||||
| Case | 170 x 60 x 45 mm (L x W x H), Weight 320 g (0.74 lb.) | |||||||||||||
| View and Download Datasheet | ||||||||||||||
